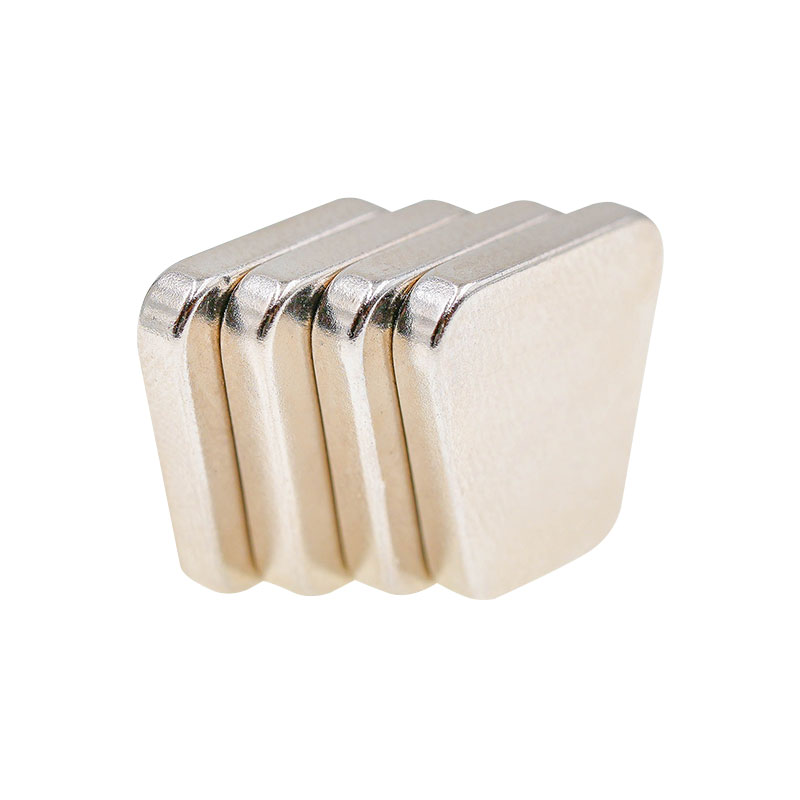

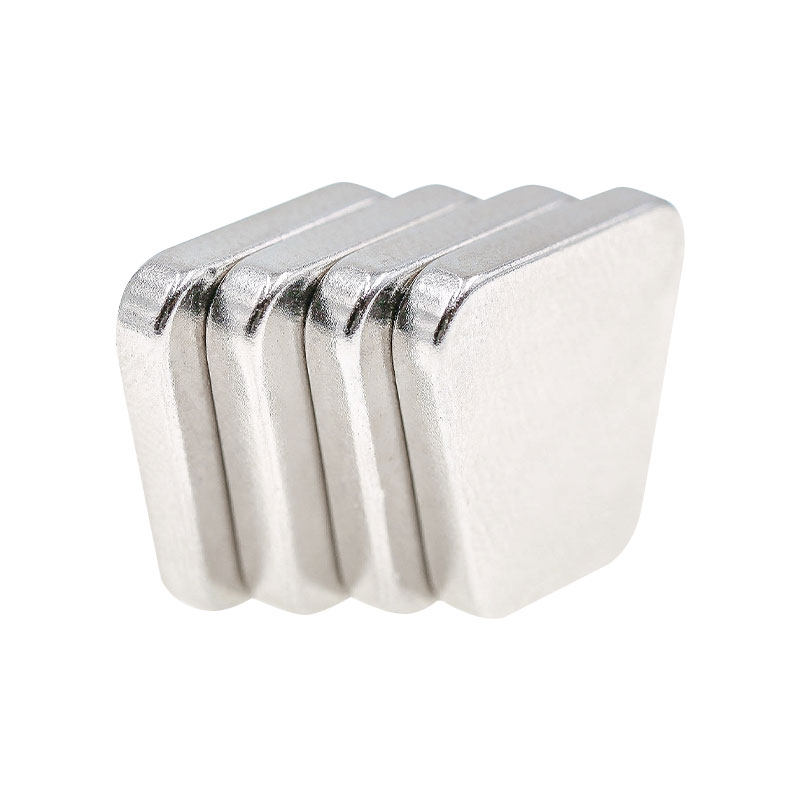

NdFeB thiêu kết hình thang đề cập đến nam châm vĩnh cửu neodymium-sắt-boron thiêu kết được sản xuất theo hình thang để đáp ứng các yêu cầu lắp ráp cơ khí và mạch từ cụ thể. Các sản phẩm trong danh mục này có chung đặc điểm như mật độ năng lượng từ tính cao, hình học góc chính xác và sự phù hợp với các hệ thống từ tính có cấu trúc yêu cầu phân bố từ thông tuyến tính hoặc cong. Nam châm NdFeB thiêu kết hình thang được sử dụng rộng rãi trong thiết bị quay, cụm từ tính phân đoạn và hệ thống chuyển đổi điện từ trong đó độ chính xác của hình dạng ảnh hưởng trực tiếp đến hiệu suất và hiệu quả.

Chức năng chung và đặc điểm hiệu suất cốt lõi

Tất cả các sản phẩm NdFeB thiêu kết hình thang đều dựa trên vật liệu NdFeB thiêu kết, mang lại độ dư cao (Br), độ cưỡng bức (Hcj) và sản phẩm năng lượng tối đa (BHmax). Hình dạng hình thang cho phép căn chỉnh từ trường tối ưu, giảm khe hở không khí và cải thiện nồng độ từ thông trong các tổ hợp phức tạp.

Các đặc điểm chung chính bao gồm:

• Đầu ra từ tính ổn định dưới những hạn chế về thiết kế nhỏ gọn

• Khả năng tương thích với cấu trúc rôto và stato phân đoạn

• Độ chính xác cao để hỗ trợ hiệu suất từ tính lặp lại

• Thích hợp cho các thiết bị điện từ tốc độ trung bình đến cao

Những đặc tính này làm cho NdFeB thiêu kết hình thang trở thành lựa chọn tiêu chuẩn trong các hệ thống mà hiệu suất từ tính và sự phù hợp về cấu trúc phải được cân bằng.

Nguyên tắc làm việc theo loại thiết bị

Động cơ điện và máy phát điện
Trong động cơ nam châm vĩnh cửu, nam châm hình thang được bố trí theo chu vi trên rôto. Hình dạng hình thang cho phép lắp chặt hơn giữa các nam châm liền kề, giảm rò rỉ từ thông và cải thiện mật độ mô-men xoắn. Vật liệu NdFeB thiêu kết cung cấp từ trường ổn định tương tác với cuộn dây stato để tạo ra lực quay hoặc công suất điện.

Khớp nối từ và thiết bị truyền dẫn
Trong các khớp nối từ, nam châm NdFeB thiêu kết hình thang được định vị để tạo ra các cực từ xen kẽ. Mô-men xoắn được truyền qua tương tác từ tính thay vì tiếp xúc cơ học, giúp hệ thống truyền động kín và giảm mài mòn.

Hệ thống cảm biến và thiết bị truyền động
Sự phân bố từ trường được kiểm soát của nam châm hình thang hỗ trợ việc phát hiện vị trí và kiểm soát lực chính xác. Hành vi từ tính có thể dự đoán được của chúng giúp cải thiện độ ổn định tín hiệu trong các cảm biến công nghiệp và bộ truyền động tuyến tính.

Kịch bản ứng dụng điển hình

• Động cơ đồng bộ nam châm vĩnh cửu (PMSM)

• Máy phát điện gió và hệ thống truyền động phụ trợ

• Thiết bị tự động hóa công nghiệp

• Bơm từ và hệ thống truyền động kín

• Linh kiện truyền động điện ô tô

Trong nhiều ứng dụng này, các nhà sản xuất chọn NdFeB thiêu kết hình thang để khớp với vỏ cong hoặc đường dẫn từ phân đoạn, đảm bảo từ thông nhất quán trên toàn khu vực làm việc.

So sánh với các hình dạng NdFeB khác

So với nam châm khối tiêu chuẩn, NdFeB thiêu kết hình thang giúp cải thiện tính liên tục của từ trường trong các hệ thống quay. So với nam châm hình vòng cung, thiết kế hình thang cho phép linh hoạt hơn trong việc lắp ráp phân đoạn và kiểm soát dụng cụ.

Xử lý bề mặt và thích ứng môi trường

Hầu hết các sản phẩm thuộc danh mục này đều sử dụng lớp phủ bảo vệ như niken, epoxy hoặc kẽm để giảm rủi ro ăn mòn. Lựa chọn phụ thuộc vào nhiệt độ hoạt động, độ ẩm và điều kiện tiếp xúc. Đối với môi trường công nghiệp tiếp xúc với dầu hoặc hơi ẩm, nam châm hình thang phủ epoxy thường được chỉ định.

Hướng dẫn bảo trì và xử lý

Mặc dù nam châm NdFeB thiêu kết là vĩnh viễn và không cần bảo trì tích cực, nhưng việc xử lý thích hợp và bảo trì ở cấp độ hệ thống sẽ giúp đảm bảo hiệu suất lâu dài:

• Tránh tác động cơ học trong quá trình lắp đặt để tránh sứt mẻ

• Duy trì nhiệt độ hoạt động trong giới hạn cấp quy định

• Ngăn chặn tiếp xúc trực tiếp với các chất ăn mòn nếu lớp phủ bị hư hỏng

• Kiểm tra vị trí nam châm trong quá trình bảo trì thiết bị theo lịch trình

Căn chỉnh lắp đặt chính xác đặc biệt quan trọng đối với NdFeB thiêu kết hình thang, vì độ lệch góc có thể ảnh hưởng đến cân bằng từ trong hệ thống quay.

Những cân nhắc về sản xuất và kiểm soát chất lượng

Công ty TNHH Công nghệ Nam châm Ninh Ba Jinlun sản xuất NdFeB thiêu kết hình thang bằng cách sử dụng các quy trình luyện kim bột được kiểm soát, bao gồm ép định hướng, thiêu kết chân không và gia công chính xác. Với hơn 30 năm kinh nghiệm trong ngành và công suất 8.000 tấn nam châm hiệu suất cao hàng năm, Jinlun Magnet hỗ trợ các đặc tính vật liệu ổn định và độ chính xác kích thước nhất quán cho các ứng dụng công nghiệp.

Quy trình sản xuất của công ty nhấn mạnh:

• Hướng hạt được kiểm soát cho đầu ra từ tính có thể dự đoán được

• Kiểm soát dung sai kích thước cho các cụm lắp ráp được phân đoạn

• Tùy chỉnh cấp độ dựa trên yêu cầu về nhiệt độ và độ cưỡng bức

Câu hỏi thường gặp (FAQ)

Câu 1: Tại sao chọn nam châm hình thang thay vì hình chữ nhật?
Nam châm hình thang cải thiện tính liên tục của mạch từ trong các cụm cong hoặc phân đoạn, giảm tổn thất từ ​​thông so với hình chữ nhật.

Câu 2: Nam châm NdFeB thiêu kết hình thang có phù hợp với động cơ tốc độ cao không?
Đúng. Khi được xác định chính xác về độ kháng từ và khả năng chịu nhiệt độ, chúng thường được sử dụng trong các thiết bị quay tốc độ cao.

Câu 3: Loại nam châm có thể được tùy chỉnh cho các nhiệt độ hoạt động khác nhau không?
Đúng. Các loại NdFeB khác nhau có thể được chọn để phù hợp với phạm vi nhiệt độ hoạt động và khả năng chống khử từ.

Câu 4: Dung sai nào là điển hình cho nam châm hình thang?
Dung sai phụ thuộc vào kích thước và ứng dụng, nhưng gia công chính xác cho phép điều khiển góc và kích thước nhất quán phù hợp với cụm động cơ.
