Nam châm sạc không dây hoạt động như thế nào? Hướng dẫn mua và kỹ thuật hoàn chỉnh

Nam châm sạc không dây hoạt động bằng cách sử dụng một dãy nam châm vĩnh cửu được sắp xếp chính xác được nhúng trong cả bộ sạc và thiết bị để giữ hai cuộn dây thẳng hàng hoàn hảo, tối đa hóa hiệu quả truyền điện cảm ứng điện từ. Nếu không căn chỉnh từ tính, quá trình sạc cảm ứng sẽ mất năng lượng đáng kể - các nghiên cứu từ Hiệp hội Điện không dây (WPC) cho thấy rằng một cuộn dây bị lệch chỉ 3 mm có thể làm giảm hiệu suất sạc tới 30%. Nam châm không tham gia vào quá trình truyền năng lượng thực tế; công việc duy nhất của nó là khóa vị trí.

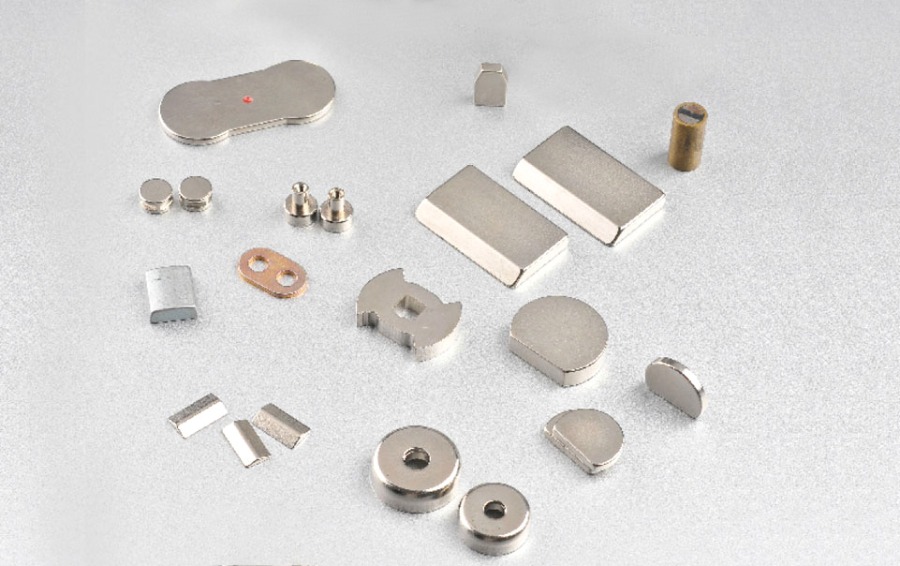

Click để tham quan sản phẩm của chúng tôi: Nam châm NdFeB thiêu kết

Theo báo cáo thị trường năm 2025 của Grand View Research, thị trường sạc không dây toàn cầu được định giá ở mức 23,4 tỷ USD vào năm 2024 và được dự báo sẽ tăng trưởng với tốc độ gộp hàng năm là 17,8% đến năm 2030 . Công nghệ căn chỉnh từ tính là trọng tâm của sự phát triển này, cho phép gắn các phụ kiện, tốc độ sạc được chứng nhận nhanh hơn và thế hệ hệ sinh thái sạc mô-đun mới.

Tại sao nam châm lại cần thiết cho sạc không dây

Nam châm sạc không dây giải quyết được điểm yếu kỹ thuật lớn nhất của việc truyền điện cảm ứng: độ lệch của cuộn dây. Sạc cảm ứng tiêu chuẩn Qi hoạt động bằng cách truyền dòng điện xoay chiều qua cuộn dây máy phát, tạo ra từ trường tạo ra dòng điện trong cuộn dây máy thu bên trong thiết bị. Điều này chỉ hoạt động hiệu quả khi hai cuộn dây đồng tâm - bất kỳ sự lệch bên nào cũng làm giảm hiệu suất ghép nhanh chóng.

Nguyên lý vật lý đằng sau độ nhạy căn chỉnh rất đơn giản. Hiệu suất ghép cảm ứng tuân theo mối quan hệ:

• điện cảm lẫn nhau giảm khi độ lệch cuộn dây tăng. Ở độ lệch bên 5 mm, độ tự cảm tương hỗ có thể giảm xuống 60–70% giá trị trung tâm của nó, trực tiếp làm giảm khả năng cung cấp điện.
• Năng lượng lãng phí trở thành nhiệt — nguồn điện không truyền đến cuộn dây máy thu sẽ bị tiêu tán dưới dạng nhiệt trong máy phát, làm giảm tuổi thọ của bộ sạc cũng như hiệu suất sử dụng năng lượng.
• Tốc độ sạc giảm hoặc không thành công hoàn toàn — cấu hình sạc nhanh đã được chứng nhận yêu cầu khớp nối cuộn dây nhất quán để duy trì công suất cao hơn một cách an toàn.

Bằng cách gắn nam châm vĩnh cửu vào một mẫu vòng xác định, cả đế sạc và thiết bị đều được buộc vào một vị trí có thể tái tạo, chính xác ở chính giữa mỗi khi chúng được đặt cùng nhau. Lực bám vào tâm thường là Lực 800 gram (gf) đến 1.500 gf dành cho việc triển khai sạc không dây từ tính thông thường, đủ chắc chắn để giữ các phụ kiện ở mọi góc độ, kể cả hướng dọc và hướng ngược.

Mảng nam châm sạc không dây được cấu tạo như thế nào

Mảng nam châm trong hệ thống sạc không dây không phải là một nam châm vòng đơn mà là một mảng được phân chia cẩn thận gồm các miếng nam châm riêng lẻ được sắp xếp theo các cực xen kẽ để tạo ra một trường cân bằng, tự sắp xếp. Thiết kế này rất quan trọng: một vòng nam châm nguyên khối sẽ tạo ra một trường mạnh nhưng không phân biệt, gây cản trở hoạt động điện từ của cuộn dây sạc.

Thiết kế vòng nam châm phân đoạn

Việc triển khai sạc không dây từ tính tiêu chuẩn sử dụng từ 8 đến 36 đoạn nam châm riêng lẻ sắp xếp thành một vòng có cực bắc-nam xen kẽ. Sự sắp xếp xen kẽ đạt được ba mục tiêu cùng một lúc:

• Lực định tâm — Các cực xen kẽ tạo ra lực phục hồi kéo cả hai bộ phận về vị trí cân bằng ổn định duy nhất ở trung tâm.
• Lực hút đối xứng xoay — Vì mảng này đối xứng nên bộ sạc và thiết bị khớp với nhau một cách chính xác bất kể hướng quay, cho phép lắp phụ kiện ở mọi góc độ.
• Sự can thiệp cuộn dây tối thiểu — Các cực thay thế khiến từ trường tản lạc triệt tiêu lẫn nhau phần lớn ở bên trong vòng, duy trì môi trường điện từ sạch mà cuộn dây sạc cần có.

Lớp che chắn Ferrite

Mọi hệ thống nam châm sạc không dây được thiết kế phù hợp đều bao gồm một lớp bảo vệ ferit giữa nam châm và cuộn dây sạc. Ferrite là một vật liệu mềm có từ tính giúp chuyển hướng dòng điện đi lạc từ nam châm vĩnh cửu ra khỏi cuộn dây. Nếu không có lớp này, từ trường nam châm vĩnh cửu sẽ bão hòa một phần lõi cuộn dây, làm giảm độ tự cảm và làm giảm hiệu suất sạc. Tấm Ferrite được sử dụng trong bộ sạc không dây thường dày 0,3–0,8 mm với độ thấm 50–150 µ.

Những loại nam châm nào được sử dụng trong sạc không dây?

Nam châm boron sắt neodymium (NdFeB) là loại nam châm chiếm ưu thế được sử dụng trong các ứng dụng sạc không dây do mật độ năng lượng đặc biệt và kiểu dáng nhỏ gọn của chúng. Bảng sau đây so sánh các loại nam châm liên quan đến thiết kế sạc không dây.

Bảng 1: Các loại nam châm được so sánh về mức độ phù hợp của sạc không dây. Nguồn: Công nghệ từ tính Arnold; Hiệp hội các nhà sản xuất vật liệu từ tính (MMPA); Dòng sản phẩm IEC60404.

N52 thiêu kết loại NdFeB là lựa chọn ưu tiên cho nam châm sạc không dây cao cấp. Với sản phẩm năng lượng lên tới 52 MGOe , nó mang lại cường độ trường cao nhất trên mỗi đơn vị thể tích, cho phép các vòng nam châm mỏng hơn phù hợp với ngân sách độ dày eo hẹp của điện thoại thông minh hiện đại (thường dưới 0,8 mm đối với mảng nam châm). Nam châm NdFeB được phủ các lớp niken-đồng-niken hoặc epoxy để ngăn chặn quá trình oxy hóa bề mặt, điều này rất quan trọng trong các thiết bị tiếp xúc với độ ẩm.

Điều gì xảy ra bên trong hệ thống nam châm sạc không dây Từng bước

Trình tự sạc đầy đủ từ vị trí lắp đặt đến khi cung cấp năng lượng bao gồm năm giai đoạn riêng biệt, mỗi giai đoạn đều được hệ thống nam châm ảnh hưởng trực tiếp.

1. Tiếp cận và căn chỉnh nhanh (0–0,5 giây) — Khi thiết bị đi vào từ trường của đế sạc (thường trong khoảng 20–30 mm), mảng nam châm xen kẽ sẽ tạo ra một mô-men xoắn định tâm. Thiết bị sẽ chuyển sang vị trí đồng tâm bằng một cú nhấp chuột có thể nghe được hoặc bằng xúc giác. Độ chính xác căn chỉnh đạt được: thường trong khoảng 0,5 mm tính từ tâm.
2. Phát hiện vật thể lạ (0,5–2 giây) — Bộ điều khiển của bộ sạc chạy phép đo điện cảm cơ bản. Các vật kim loại (đồng xu, chìa khóa) làm sai lệch dấu hiệu điện cảm dự kiến ​​và hủy bỏ quá trình sạc. Sự căn chỉnh chính xác do nam châm mang lại giúp cho phép đo cơ bản này có thể lặp lại nhiều hơn, cải thiện độ tin cậy phát hiện.
3. Giao tiếp và đàm phán hồ sơ (2–5 giây) — Bộ sạc và thiết bị giao tiếp thông qua tín hiệu trong băng tần được điều chế trên trường truyền điện. Hồ sơ công suất được chứng nhận của thiết bị được xác định. Sai lệch ở giai đoạn này gây ra tín hiệu sai lệch; khóa từ ngăn chặn sự trôi dạt vị trí.
4. Chuyển giao quyền lực (đang diễn ra) — Dòng điện xoay chiều có tần số 100–400 kHz chạy qua cuộn dây máy phát. Cuộn dây thu được căn chỉnh chính xác đạt được độ tự cảm lẫn nhau tối đa. Việc triển khai được chứng nhận có thể duy trì 7,5 W, 12 W hoặc 15 W tùy thuộc vào cấp chứng nhận của thiết bị và bộ sạc.
5. Quản lý nhiệt và điện (đang thực hiện) - Cảm biến theo dõi nhiệt độ cuộn dây và pin. Ở nhiệt độ cao, bộ điều khiển sạc sẽ giảm năng lượng. Mảng nam châm vẫn duy trì hiệu quả tối đa lên đến khoảng 80°C dành cho NdFeB cấp N52 (cao hơn nhiều so với nhiệt độ bề mặt 45–50 °C thường đạt được khi sạc nhanh không dây).

Sạc không dây từ tính và không từ tính: So sánh trực tiếp

Sạc không dây từ tính luôn vượt trội so với sạc Qi pad tiêu chuẩn trong sử dụng hàng ngày trong thế giới thực về hiệu quả, tốc độ và bề rộng hệ sinh thái phụ kiện. Bảng dưới đây tóm tắt sự khác biệt được đo lường và công bố.

Bảng 2: So sánh sạc không dây từ tính và sạc không dây Qi tiêu chuẩn. Nguồn: Thông số kỹ thuật của Hiệp hội điện không dây v1.3; Báo cáo Hiệu quả của ChargerLab 2025; Cơ sở dữ liệu Teardown của iFixit.

Nam châm sạc không dây có làm hỏng điện thoại hoặc thẻ của bạn không?

Nam châm vĩnh cửu được sử dụng trong hệ thống sạc không dây không làm hỏng điện thoại thông minh hiện đại nhưng chúng có thể xóa các thẻ sọc từ được lưu trữ trong ví đính kèm. Đây là điểm khác biệt quan trọng ảnh hưởng đến việc lựa chọn phụ kiện cho người dùng mang theo thẻ tín dụng, thẻ căn cước hoặc thẻ chìa khóa khách sạn bên cạnh điện thoại của họ.

Hiệu ứng trên điện thoại thông minh

Về mặt lý thuyết, các thành phần điện thoại thông minh hiện đại có thể bị ảnh hưởng bởi từ trường bao gồm con quay hồi chuyển, la bàn/từ kế, nam châm loa và bộ lưu trữ flash. Trong thực tế:

• bộ nhớ flash NAND hoàn toàn miễn nhiễm với từ trường - nó lưu trữ dữ liệu dưới dạng điện tích chứ không phải định hướng từ tính.
• La bàn/từ kế tạm thời bị nhầm lẫn bởi các nam châm vĩnh cửu gần đó nhưng sẽ trở lại số đọc chính xác sau khi tháo bộ sạc. Không có thiệt hại vĩnh viễn xảy ra.
• Màn hình OLED và LCD không bị ảnh hưởng bởi cường độ trường được sử dụng (thường là 50–150 mT ở bề mặt nam châm, giảm nhanh theo khoảng cách).
• Cuộn dây sạc không dây được thiết kế để hoạt động khi có mảng nam châm — tấm chắn ferit đảm bảo nam châm và cuộn dây không gây nhiễu lẫn nhau.

Hiệu lực đối với thẻ tín dụng và thẻ sọc từ

Thẻ sọc từ (thẻ tín dụng, chìa khóa khách sạn, thẻ chuyển tuyến) được đặt trực tiếp vào mảng nam châm sạc không dây có thể được khử từ vĩnh viễn. Các sọc từ được sử dụng trên các thẻ này được mã hóa ở mức độ cưỡng chế khoảng 300–4.000 Oe — nằm trong phạm vi mà nam châm NdFeB (với trường bề mặt 3.000–13.000 Gauss) có thể ghi đè. Nghiên cứu từ Tạp chí Quốc tế về Thanh toán Thẻ (2024) cho thấy 87% sọc từ tính tiêu chuẩn của thẻ tín dụng không thể đọc được sau 10 phút tiếp xúc trực tiếp với nam châm N52 NdFeB.

Giải pháp rất đơn giản: sử dụng phụ kiện ví có túi đựng thẻ được bảo vệ kết hợp một rào cản mu-kim loại hoặc permalloy mỏng giữa thẻ và vòng nam châm. Điều này làm giảm từ trường ở bề mặt thẻ xuống dưới 5 Gauss - an toàn cho tất cả các thẻ sọc từ. Thẻ chip EMV và thẻ thanh toán dựa trên NFC (bao gồm cả thẻ ảo được lưu trữ kỹ thuật số) hoàn toàn miễn nhiễm với từ trường và không cần che chắn.

Độ mạnh của nam châm ảnh hưởng đến tốc độ sạc không dây như thế nào

Cường độ nam châm không trực tiếp xác định tốc độ sạc - thiết kế cuộn dây và thiết bị điện tử công suất - nhưng cường độ nam châm gián tiếp thúc đẩy tốc độ bằng cách đảm bảo độ chính xác căn chỉnh cần thiết để duy trì công suất sạc nhanh đã được chứng nhận.

Thử nghiệm do phòng thí nghiệm điện tử độc lập ChargerLab (2025) thực hiện đã đo các tốc độ sạc sau ở các độ lệch cuộn dây khác nhau đối với bộ sạc không dây từ tính được chứng nhận 15 W:

• Độ lệch 0 mm (căn chỉnh hoàn hảo) : duy trì 15 W, sạc 0–80% trong 52 phút
• độ lệch 1 mm : 14,2 W, chênh lệch tốc độ không đáng kể
• bù đắp 3 mm : 10,5 W, 0–80% trong 74 phút (lâu hơn 43%)
• bù đắp 5 mm : 6,8 W, sạc không duy trì được cấu hình sạc nhanh
• bù đắp 8 mm : Quá trình sạc bị hủy hoặc giảm xuống còn 2,5 W

Những con số này chứng minh tại sao việc căn chỉnh từ tính là không thể thương lượng để sạc nhanh không dây. Mảng nam châm mạnh hơn với lực giữ cao hơn (1.200 gf so với 800 gf) duy trì sự liên kết khi rung và chuyển động hàng ngày — trên bảng điều khiển ô tô, giá đỡ xe đạp hoặc bề mặt lung lay — đảm bảo cấu hình sạc nhanh không bao giờ bị gián đoạn.

Cách chọn phụ kiện nam châm sạc không dây phù hợp

Khi chọn phụ kiện hoặc bộ sạc không dây từ tính, năm thông số kỹ thuật quan trọng nhất: lực giữ nam châm, công suất chứng nhận, khả năng tương thích của vỏ, phạm vi hệ sinh thái phụ kiện và lớp phát hiện vật thể lạ.

Bảng 3: So sánh bậc phụ kiện nam châm sạc không dây theo thông số kỹ thuật chính. Nguồn: Cơ sở dữ liệu sản phẩm của Wireless Power Consortium; bảng dữ liệu kỹ thuật của nhà sản xuất.

Danh sách kiểm tra trước khi mua bộ sạc không dây từ tính

• Xác minh thiết bị của bạn có mảng nam châm tích hợp — Các kiểu máy cũ hơn và nhiều thiết bị Android không có nam châm căn chỉnh nhúng và cần có vỏ từ tính hoặc bộ chuyển đổi vòng tương thích.
• Kiểm tra chứng nhận công suất — Tìm kiếm xếp hạng đã được xác minh của bên thứ ba thay vì tuyên bố về công suất tiếp thị của nhà sản xuất, điều này có thể phản ánh sản lượng cao nhất thay vì duy trì.
• Đánh giá tài liệu trường hợp của bạn — Tương thích với vỏ silicon hoặc nhựa mỏng. Vỏ kim loại chặn hoàn toàn tính năng sạc không dây bất kể căn chỉnh nam châm.
• Xác nhận lực giữ giá đỡ xe nếu lắp theo chiều dọc — Tải trọng rung và khi vào cua của ô tô cần tối thiểu 1.000 gf để tránh trượt khi lái xe.
• Kiểm tra việc che chắn thẻ nếu sử dụng phụ kiện ví — Đảm bảo ví chỉ định rõ ràng lớp che chắn từ tính cho thẻ sọc, không chỉ che chắn NFC.

Câu hỏi thường gặp về nam châm sạc không dây

Kết luận: Nam châm sạc không dây là nền tảng của sạc nhanh đáng tin cậy

Nam châm sạc không dây là một thành phần nhỏ nhưng chính xác về mặt kỹ thuật, giúp xác định xem sạc nhanh không dây có thực sự hoạt động như quảng cáo trong sử dụng hàng ngày hay không. Nếu không có sự liên kết từ tính đáng tin cậy, quá trình truyền điện cảm ứng sẽ suy giảm một cách khó lường – mất tốc độ, tạo ra nhiệt dư thừa và không duy trì được cấu hình công suất cao mà các thiết bị hiện đại hỗ trợ. Với dãy nam châm được thiết kế tốt sử dụng các đoạn N52 NdFeB thiêu kết, lớp bảo vệ ferit và lực giữ vừa đủ, sạc không dây từ tính mang lại hiệu suất 15 W ổn định, khả năng tương thích rộng rãi với nhiều phụ kiện và tính linh hoạt khi gắn ở mọi nơi.

Khi thị trường sạc không dây toàn cầu đạt 40 tỷ USD vào cuối thập kỷ này, việc căn chỉnh từ tính sẽ trở thành kỳ vọng cơ bản hơn là một tính năng cao cấp. Hiểu cách hoạt động của nam châm sạc không dây — từ mảng cực xen kẽ đến tấm chắn ferrite cho đến tương tác với thẻ tín dụng — giúp người tiêu dùng và kỹ sư đưa ra quyết định sáng suốt về sản phẩm và tránh những cạm bẫy phổ biến khi triển khai sai, cấp thấp hoặc không được chứng nhận.
