Làm thế nào để bảo vệ nam châm NdFeB thiêu kết cho động cơ đồng bộ khỏi bị ăn mòn?

Tại sao nam châm NdFeB thiêu kết trong động cơ đồng bộ dễ bị ăn mòn?

Trước khi khám phá các phương pháp bảo vệ, điều quan trọng là phải hiểu nguyên nhân gốc rễ của sự ăn mòn trong nam châm NdFeB (neodymium-iron-boron) thiêu kết— nam châm vĩnh cửu mạnh nhất hiện có nhưng vốn dễ bị xuống cấp. Lỗ hổng này được khuếch đại trong các động cơ đồng bộ (được sử dụng trong xe điện, ổ đĩa công nghiệp và hệ thống năng lượng tái tạo), thường hoạt động trong môi trường khắc nghiệt:

Thành phần vật liệu

Nam châm NdFeB thiêu kết chứa 25–35% neodymium (Nd) và 60–70% sắt (Fe)—cả hai đều là kim loại có tính phản ứng cao. Nd oxy hóa nhanh chóng trong không khí tạo thành các oxit xốp, lỏng lẻo (Nd₂O₃), trong khi Fe bị rỉ sét (Fe₂O₃/Fe₃O₄) khi có hơi ẩm. Cấu trúc thiêu kết của nam châm (được hình thành bằng cách ép và làm nóng bột) cũng tạo ra các lỗ nhỏ (0,1–1 μm) trên bề mặt của nó—các lỗ này giữ lại độ ẩm, oxy và các chất gây ô nhiễm (ví dụ: dầu động cơ, bụi), đẩy nhanh quá trình ăn mòn cục bộ (rỗ).

Môi trường hoạt động động cơ đồng bộ:

Động cơ đồng bộ khiến nam châm tiếp xúc với các tác nhân gây ăn mòn làm suy thoái trầm trọng hơn:

Độ ẩm: Động cơ trong xe điện (gầm dưới), máy bơm công nghiệp (gần nước) hoặc tua-bin gió (ngoài trời) hấp thụ độ ẩm hoặc hơi nước, phản ứng với Nd và Fe.

Biến động nhiệt độ: Động cơ nóng lên trong khi vận hành (80–150°C) và nguội đi khi tắt—“vòng tuần hoàn nhiệt” này gây ra sự ngưng tụ bên trong động cơ, đọng nước lỏng trên bề mặt nam châm.

Chất gây ô nhiễm hóa học: Chất bôi trơn động cơ (có phụ gia lưu huỳnh hoặc clo), chất làm mát (gốc glycol) hoặc khói công nghiệp (trong nhà máy) hoạt động như chất điện phân, tăng tốc độ ăn mòn điện hóa (nguyên nhân chính gây ra hỏng nam châm).

Ứng suất cơ học: Rung động rôto trong động cơ đồng bộ tốc độ cao (ví dụ: động cơ kéo EV) có thể làm nứt lớp phủ bảo vệ, khiến vật liệu nam châm trần tiếp xúc với các yếu tố ăn mòn.

Nếu không được bảo vệ, sự ăn mòn sẽ làm giảm mật độ từ thông của nam châm (từ 5–20% trong vòng 1–2 năm) và làm suy yếu độ bền cơ học của nó—cuối cùng dẫn đến mất cân bằng rôto, giảm hiệu suất động cơ hoặc phân hủy hoàn toàn nam châm.

Click để tham quan sản phẩm của chúng tôi: nam châm NdFeB thiêu kết trong động cơ đồng bộ

Công nghệ phủ bề mặt nào hiệu quả nhất để bảo vệ chống ăn mòn?

Lớp phủ bề mặt là tuyến phòng thủ đầu tiên cho nam châm NdFeB thiêu kết trong động cơ đồng bộ —chúng hoạt động như một rào cản giữa nam châm và các phần tử ăn mòn. Việc lựa chọn lớp phủ phụ thuộc vào nhiệt độ vận hành của động cơ, độ ẩm và hạn chế về chi phí. Dưới đây là những lựa chọn hiệu quả nhất:

Lớp phủ Niken-Phốt pho (Ni-P) không điện (Phổ biến nhất cho động cơ)

Cách thức hoạt động: Một quá trình lắng đọng hóa học tạo thành một lớp niken-phốt pho dày đặc, đồng nhất (dày 5–20 μm) trên bề mặt nam châm. Lớp phủ là vô định hình (không kết tinh) khi lắng đọng và xử lý nhiệt (200–400°C) chuyển nó thành cấu trúc cứng, chống mài mòn (HV 800–1000).

Khả năng chống ăn mòn: Lớp phủ Ni-P chịu được 500–1000 giờ thử nghiệm phun muối trung tính (NSS) (theo tiêu chuẩn ASTM B117) mà không bị gỉ đỏ—vượt xa mức tối thiểu 240 giờ đối với các ứng dụng động cơ. Lớp phủ bịt kín các lỗ chân lông trên bề mặt và ngăn chặn sự xâm nhập của chất điện phân.

Ưu điểm của động cơ đồng bộ:

Chịu được nhiệt độ cao (lên tới 200°C)—tương thích với hầu hết các phạm vi hoạt động của động cơ đồng bộ (80–150°C).

Độ bám dính tuyệt vời với NdFeB thiêu kết (ngay cả trên các hình dạng nam châm không đều, như các đoạn cung cho rôto).

Chống lại dầu động cơ và chất làm mát—không có phản ứng hóa học với các chất bôi trơn thông thường.

Hạn chế: Dễ bị nứt khi chu trình nhiệt quá cao (ví dụ: động cơ xe điện nóng nhanh từ 25°C đến 150°C). Đối với những trường hợp như vậy, "lớp phủ ngoài Ni-P" (ví dụ: epoxy) được sử dụng để tăng cường tính linh hoạt.

Lớp phủ nhựa Epoxy (Tiết kiệm chi phí cho môi trường có độ ẩm thấp)

Cách thức hoạt động: Một chất lỏng epoxy (polyme nhiệt rắn) được phun hoặc nhúng vào nam châm, sau đó xử lý ở 80–120°C để tạo thành một màng mỏng (10–30 μm). Các chất phụ gia như hạt gốm hoặc chất ức chế ăn mòn (ví dụ: kẽm photphat) có thể được trộn vào để tăng hiệu suất.

Chống ăn mòn: Lớp phủ epoxy tiêu chuẩn chịu được 200–400 giờ thử nghiệm NSS; epoxy "hiệu suất cao" (có chất ức chế ăn mòn) đạt 600 giờ. Lớp phủ không thấm nước và dầu.

Ưu điểm của động cơ đồng bộ:

Chi phí thấp (bằng 1/3 giá Ni-P)—lý tưởng cho động cơ công nghiệp phù hợp với ngân sách (ví dụ: máy bơm nhỏ).

Linh hoạt—chống nứt do rung hoặc chu kỳ nhiệt (rất quan trọng đối với động cơ kéo EV).

Đặc tính cách điện—ngăn chặn sự chập điện giữa nam châm và các bộ phận rôto.

Hạn chế: Khả năng chịu nhiệt độ thấp (tối đa 120°C)—không thích hợp cho động cơ đồng bộ công suất cao (ví dụ: máy phát điện tua bin gió đạt tới 150°C).

Lớp phủ lắng đọng hơi vật lý (PVD) (Nhiệt độ cao, hiệu suất cao)

Cách thức hoạt động: Một quy trình dựa trên chân không làm bay hơi kim loại (ví dụ: nhôm, crom) hoặc gốm sứ (ví dụ: Al₂O₃, TiN) và lắng đọng chúng dưới dạng màng mỏng (1–5 μm) trên bề mặt nam châm. Lớp phủ PVD dày đặc, đồng đều và liên kết chặt chẽ với nam châm.

Chống ăn mòn: Lớp phủ PVD Al₂O₃ chịu được 1000 giờ thử nghiệm NSS và chống oxy hóa ở nhiệt độ lên tới 500°C. Chúng không thấm axit, kiềm và chất làm mát động cơ.

Ưu điểm của động cơ đồng bộ:

Khả năng chịu nhiệt độ cực cao—lý tưởng cho động cơ đồng bộ công suất cao (ví dụ: động cơ đẩy máy bay, truyền động công nghiệp) hoạt động ở nhiệt độ 150–250°C.

Lớp phủ mỏng (không ảnh hưởng đến kích thước nam châm)—quan trọng đối với các cụm rôto chính xác trong đó kích thước nam châm ảnh hưởng đến sự cân bằng.

Hạn chế: Chi phí cao (gấp 5 lần so với Ni-P) và bị giới hạn ở sản xuất hàng loạt nhỏ—chủ yếu được sử dụng trong động cơ hàng không vũ trụ hoặc động cơ EV cao cấp.

Lớp phủ hợp kim kẽm-niken (Zn-Ni) (Chống nước mặn)

Cách thức hoạt động: Một quy trình mạ điện tạo thành hợp kim kẽm-niken dày 5–15 μm (10–15% niken) trên bề mặt nam châm. Hợp kim tạo thành một lớp oxit thụ động (ZnO·NiO) có khả năng tự chữa lành các vết xước nhỏ.

Khả năng chống ăn mòn: Chịu được 1000 giờ thử nghiệm NSS—xuất sắc đối với động cơ tiếp xúc với nước mặn (ví dụ: động cơ đồng bộ hàng hải, tua-bin gió ven biển).

Ưu điểm của động cơ đồng bộ:

Khả năng chống nước mặn vượt trội—vượt trội hơn Ni-P trong môi trường ven biển hoặc biển.

Độ dẻo tốt - chống nứt do rung động rôto.

Hạn chế: Khả năng chịu nhiệt độ thấp hơn (tối đa 150°C) và chi phí cao hơn Ni-P đối với các ứng dụng ngoài hàng hải.

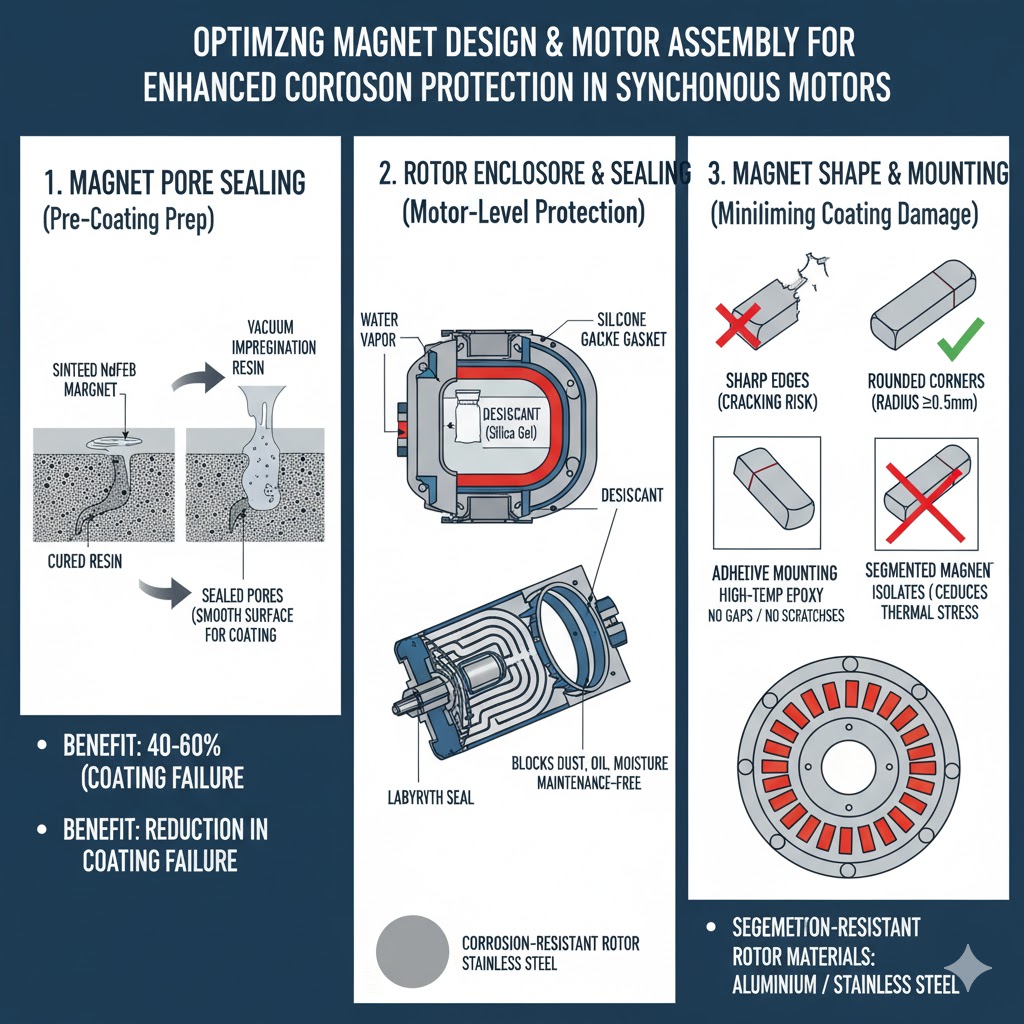

Làm thế nào để tối ưu hóa thiết kế nam châm và lắp ráp động cơ để chống ăn mòn?

Chỉ lớp phủ bề mặt thôi là chưa đủ—các lựa chọn thiết kế cho cụm nam châm và động cơ đóng vai trò quan trọng trong việc giảm thiểu rủi ro ăn mòn. Những tối ưu hóa này bổ sung cho lớp phủ và kéo dài tuổi thọ nam châm:

Trám lỗ chân lông bằng nam châm (Chuẩn bị trước khi phủ)

Các lỗ chân lông trên bề mặt của NdFeB thiêu kết giữ lại độ ẩm và chất gây ô nhiễm, làm suy yếu hiệu quả của lớp phủ. Việc bịt kín lỗ chân lông trước khi sơn là rất cần thiết:

Quy trình: Sau khi thiêu kết, nam châm được nhúng vào nhựa có độ nhớt thấp (ví dụ: acrylic hoặc silicone) để xuyên qua các lỗ chân lông (thông qua ngâm tẩm chân không), sau đó xử lý để bịt kín chúng. Điều này tạo ra một bề mặt mịn, không có lỗ rỗng để bám dính lớp phủ.

Lợi ích: Các lỗ chân lông được bịt kín giúp giảm 40–60% sự hư hỏng của lớp phủ—lớp phủ không còn "bắc cầu" qua các lỗ chân lông (có thể nứt và để hơi ẩm lọt vào). Đối với nam châm động cơ đồng bộ, bước này là bắt buộc đối với lớp phủ Ni-P hoặc PVD.

Vỏ và bịt kín rôto (Bảo vệ cấp độ động cơ)

Rôto của động cơ (nơi gắn nam châm) phải được bọc kín để ngăn hơi ẩm và chất gây ô nhiễm tiếp cận nam châm:

Bịt kín: Đối với động cơ trong môi trường ẩm ướt (ví dụ: xe điện, ứng dụng hàng hải), hãy sử dụng vỏ rôto được bịt kín có gioăng cao su (ví dụ: nitrile hoặc silicone) để chặn hơi nước. Thêm chất hút ẩm (ví dụ: silica gel) bên trong vỏ để hấp thụ độ ẩm còn sót lại.

Vòng đệm mê cung: Đối với động cơ đồng bộ tốc độ cao (ví dụ: tua bin gió), hãy sử dụng vòng đệm mê cung (vây kim loại lồng vào nhau) trên trục rôto—chúng tạo ra một đường quanh co ngăn bụi, dầu và hơi ẩm xâm nhập vào khu vực nam châm. Phớt mê cung không cần bảo trì và tương thích với nhiệt độ cao.

Vật liệu rôto chống ăn mòn: Sử dụng nhôm hoặc thép không gỉ (304/316) làm lõi rôto—những vật liệu này không bị rỉ sét và ngăn ngừa ăn mòn điện (khi các kim loại khác nhau, như sắt và đồng, phản ứng khi có chất điện phân).

Hình dạng và cách lắp đặt nam châm (Giảm thiểu hư hỏng lớp phủ)

Cách nam châm được định hình và gắn trong rôto ảnh hưởng đến tính toàn vẹn của lớp phủ:

Các cạnh và góc nhẵn: Tránh các cạnh sắc (dễ bị nứt lớp phủ) bằng cách thiết kế nam châm có các góc bo tròn (bán kính ≥0,5 mm). Các cạnh sắc có thể sứt mẻ trong quá trình lắp ráp, làm lộ ra vật liệu nam châm trần.

Gắn keo (Thay vì kẹp cơ học): Sử dụng chất kết dính epoxy nhiệt độ cao (ví dụ: nhựa epoxy với chất độn gốm) để liên kết nam châm với rôto—kẹp cơ học (ví dụ: giá đỡ kim loại) có thể làm xước lớp phủ hoặc tạo ra khoảng trống nơi hơi ẩm tích tụ. Chất kết dính cũng lấp đầy những khoảng trống nhỏ giữa nam châm và rôto, làm giảm khả năng giữ ẩm.

Thiết kế nam châm phân đoạn: Đối với các rô-to lớn, hãy sử dụng các nam châm nhỏ, phân đoạn (thay vì một nam châm lớn)—nếu lớp phủ của một đoạn bị hỏng thì sự ăn mòn sẽ được giới hạn ở đoạn đó (ngăn ngừa hỏng toàn bộ rô-to). Các phân đoạn cũng làm giảm ứng suất nhiệt (ít giãn nở/co lại), giảm nguy cơ nứt lớp phủ.

Thực hành bảo trì và vận hành nào ngăn ngừa ăn mòn?

Ngay cả với lớp phủ và tối ưu hóa thiết kế, việc bảo trì thường xuyên và vận hành đúng cách là chìa khóa để kéo dài tuổi thọ nam châm trong động cơ đồng bộ. Những thực hành này giải quyết vấn đề mài mòn, hư hỏng lớp phủ và tiếp xúc với môi trường:

Kiểm tra định kỳ và sửa chữa lớp phủ

Kiểm tra bằng mắt: Cứ sau 6–12 tháng (hoặc sau khi tiếp xúc với các điều kiện khắc nghiệt, như mưa lớn), hãy kiểm tra bên trong động cơ (thông qua các cổng kiểm tra) xem có dấu hiệu ăn mòn hay không: rỉ sét màu đỏ/nâu trên nam châm, lớp phủ sủi bọt hoặc bong tróc hoặc cặn oxit trắng.

Thử nghiệm không phá hủy (NDT): Đối với các động cơ quan trọng (ví dụ: tua bin gió), hãy sử dụng thử nghiệm siêu âm để phát hiện sự ăn mòn tiềm ẩn dưới lớp phủ (ví dụ: rỗ bên trong lỗ chân lông) hoặc thử nghiệm dòng điện xoáy để kiểm tra độ dày lớp phủ.

Sửa chữa tại chỗ: Nếu phát hiện thấy hư hỏng lớp phủ nhỏ (ví dụ: vết xước), hãy làm sạch khu vực đó bằng cồn, bôi một lượng nhỏ nhựa epoxy (đối với động cơ nhiệt độ thấp) hoặc sơn cảm ứng Ni-P (đối với động cơ nhiệt độ cao) và xử lý theo hướng dẫn của nhà sản xuất. Điều này ngăn chặn sự ăn mòn cục bộ lan rộng.

Kiểm soát độ ẩm và nhiệt độ

Hút ẩm: Đối với động cơ được bảo quản hoặc vận hành trong môi trường có độ ẩm cao (RH >60%), hãy lắp đặt máy hút ẩm trong phòng động cơ hoặc sử dụng heatrotor (một bộ gia nhiệt nhỏ bên trong rotor) để giữ cho bên trong luôn khô ráo (RH <40%).

Tránh Sốc Nhiệt: Giảm thiểu sự thay đổi nhiệt độ nhanh chóng (ví dụ: khởi động động cơ nguội ở mức đầy tải)—sốc nhiệt gây ra nứt lớp phủ. Thay vào đó, hãy tăng tốc độ động cơ dần dần (trên 5–10 phút) để nam châm và lớp phủ nóng đều.

Bảo dưỡng chất làm mát: Đối với động cơ đồng bộ làm mát bằng chất lỏng, hãy kiểm tra mức và chất lượng chất làm mát 3–6 tháng một lần. Thay chất làm mát bị nhiễm nước (sử dụng khúc xạ kế để đo nồng độ glycol) hoặc có độ pH nằm ngoài phạm vi 7–9 (chất làm mát có tính axit/kiềm ăn mòn lớp phủ).

Quản lý chất gây ô nhiễm

Kiểm soát dầu và bụi: Giữ sạch khu vực động cơ—lau sạch dầu tràn ngay lập tức (dầu động cơ có chứa lưu huỳnh làm suy giảm lớp phủ Ni-P) và sử dụng bộ lọc không khí để ngăn bụi tích tụ (bụi giữ ẩm, tăng tốc độ ăn mòn).

Tránh tiếp xúc với hóa chất: Đối với động cơ công nghiệp, đảm bảo động cơ không tiếp xúc với axit, kiềm hoặc dung môi (ví dụ: hóa chất tẩy rửa). Nếu xảy ra tiếp xúc, hãy rửa sạch bên ngoài động cơ bằng nước (nếu an toàn) và lau khô kỹ.

Xử lý cuối đời

Khi động cơ ngừng hoạt động, hãy tháo và kiểm tra nam châm—nếu lớp phủ còn nguyên vẹn và độ ăn mòn ở mức tối thiểu thì nam châm có thể được tái sử dụng trong các động cơ có công suất thấp hơn (ví dụ: máy bơm nhỏ). Điều này làm giảm chất thải và giảm chi phí thay thế. Đối với nam châm bị ăn mòn, hãy thải bỏ chúng đúng cách (theo quy định của địa phương) để tránh ô nhiễm môi trường (Nd là kim loại đất hiếm có thể thấm vào đất/nước).

Các phương pháp thực hành tốt nhất cho các ứng dụng động cơ đồng bộ cụ thể là gì?

Nhu cầu bảo vệ chống ăn mòn khác nhau tùy theo ứng dụng—dưới đây là các khuyến nghị phù hợp cho việc sử dụng động cơ đồng bộ phổ biến nhất:

Động cơ kéo EV (Độ rung cao, đạp xe nhiệt)

Lớp phủ: Lớp phủ epoxy Ni-P (Ni-P cho khả năng chống ăn mòn, epoxy cho tính linh hoạt để chịu được rung động/chu kỳ nhiệt).

Thiết kế: Rôto được hàn kín bằng gioăng silicon, nam châm phân đoạn được liên kết bằng epoxy nhiệt độ cao và chất hút ẩm trong vỏ rôto.

Bảo trì: Kiểm tra chất lượng nước làm mát 6 tháng một lần, tránh lái xe qua vùng nước sâu (để tránh rò rỉ vỏ) và sửa chữa tại chỗ hư hỏng lớp phủ sau va chạm.

Máy phát điện tua-bin gió (Ngoài trời, tiếp xúc với nước mặn)

Lớp phủ: Hợp kim Zn-Ni (đối với tua bin ven biển) hoặc PVD Al₂O₃ (đối với tua bin nội địa nhiệt độ cao).

Thiết kế: Vòng đệm mê cung trên trục rôto, lõi rôto bằng thép không gỉ và tấm chắn mưa trên động cơ để tránh tiếp xúc trực tiếp với nước.

Bảo trì: Kiểm tra NDT hàng năm, làm sạch bên ngoài động cơ bằng nước sạch 3 tháng một lần (để loại bỏ cặn muối) và thay chất hút ẩm 2 năm một lần.

Động cơ máy bơm công nghiệp (ướt, tiếp xúc với hóa chất)

Lớp phủ: Nhựa epoxy có chất ức chế ăn mòn (tiết kiệm chi phí) hoặc Ni-P (để kháng hóa chất).

Thiết kế: Rôto kín, nam châm gắn keo và vỏ rôto chống ăn mòn (nhôm).

Bảo trì: Kiểm tra rò rỉ chất làm mát hàng tháng, thay thế các miếng đệm bị mòn 12 tháng một lần và tránh sử dụng các hóa chất tẩy rửa mạnh gần động cơ.

Tóm lại, việc bảo vệ nam châm NdFeB thiêu kết trong động cơ đồng bộ đòi hỏi phương pháp tiếp cận nhiều lớp: lớp phủ bề mặt hiệu quả (phù hợp với ứng dụng), tối ưu hóa thiết kế (bịt kín lỗ rỗng, bịt kín rôto) và bảo trì thường xuyên (kiểm tra, kiểm soát độ ẩm). Bằng cách kết hợp các chiến lược này, nhà sản xuất và nhà vận hành có thể kéo dài tuổi thọ nam châm từ 5–8 năm lên 15–20 năm, giảm thời gian ngừng hoạt động của động cơ và chi phí thay thế—rất quan trọng đối với độ tin cậy của xe điện, hệ thống năng lượng tái tạo và thiết bị công nghiệp.
