Điều gì ngăn chặn từ trường? Hướng dẫn đầy đủ về che chắn từ tính

Vật liệu sắt từ - chẳng hạn như mu-kim loại, sắt mềm và thép điện - là những vật liệu ngăn chặn từ trường hiệu quả nhất. Những vật liệu này hoạt động bằng cách chuyển hướng từ thông qua chính chúng thay vì cho phép nó đi qua khu vực được bảo vệ. Bài viết này giải thích chính xác cách thức hoạt động của tấm chắn từ, vật liệu nào hoạt động tốt nhất khi cần các phương pháp tiếp cận khác nhau và trả lời các câu hỏi phổ biến nhất mà mọi người đặt ra về việc chặn từ trường

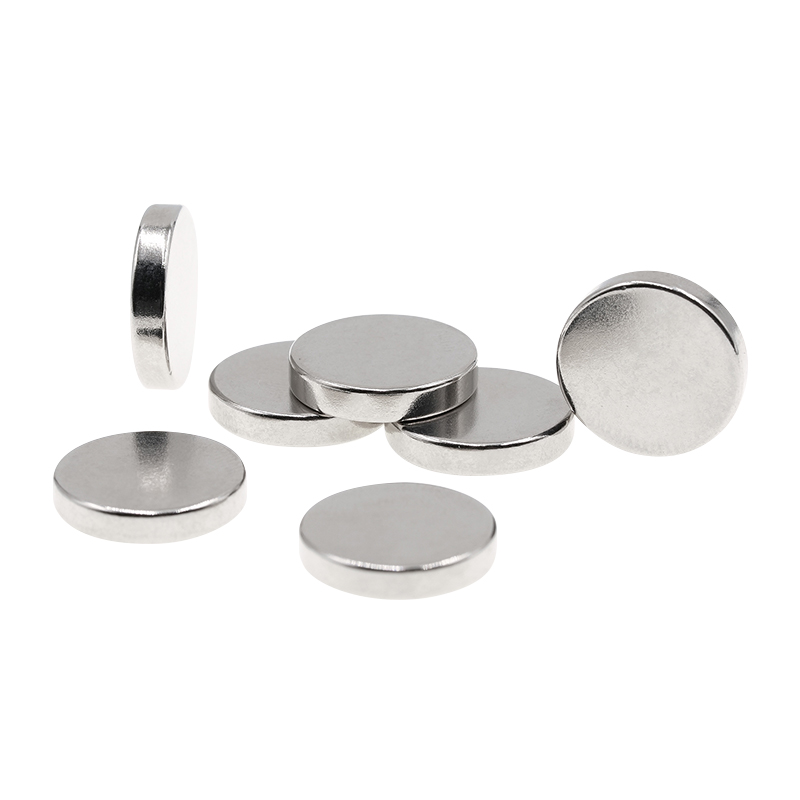

Click để tham quan sản phẩm của chúng tôi: Nam châm NdFeB thiêu kết

Cách thức hoạt động của tấm chắn từ tính

Từ trường không thể bị “chặn” đơn giản như cách ánh sáng bị chặn bởi một bề mặt mờ đục. Thay vào đó, tấm chắn từ tính hoạt động bằng cách cung cấp một đường dẫn có điện trở thấp - được gọi là đường từ trở thấp - chuyển hướng các đường trường ra khỏi khu vực được bảo vệ. Vật liệu tấm chắn hấp thụ và chuyển hướng dòng điện, làm giảm cường độ của trường bên trong hoặc phía sau tấm chắn.

Hiệu quả của vật liệu che chắn được đo bằng tính thấm từ - vật liệu cho phép các đường sức từ đi qua nó dễ dàng đến mức nào. Độ thấm càng cao thì nó càng thu hút và truyền tải từ thông hiệu quả hơn, và do đó nó che chắn càng tốt.

Hai loại từ trường khác nhau về cơ bản đòi hỏi các chiến lược che chắn khác nhau:

• Từ trường tĩnh (DC) - được tạo ra bởi nam châm vĩnh cửu và trường địa từ của Trái đất. Được che chắn tốt nhất bằng kim loại sắt từ có độ thấm cao.
• Trường điện từ xoay chiều (AC) (EMF) - được sản xuất bởi đường dây điện, động cơ và thiết bị điện tử. Yêu cầu vật liệu dẫn điện tạo ra dòng điện xoáy để chống lại trường thay đổi.

Vật liệu chặn từ trường

1. Mu-Kim Loại (Hợp kim niken-sắt)

Mu-kim loại được coi là rộng rãi vật liệu tốt nhất để chặn từ trường tĩnh . Nó là một hợp kim từ tính mềm bao gồm khoảng 77% niken, 15% sắt và một lượng nhỏ đồng và molypden. Độ thấm tương đối của nó có thể vượt quá 100.000 - nghĩa là nó truyền từ thông dễ dàng hơn tới 100.000 lần so với không gian trống.

Mu-metal được sử dụng trong các thiết bị điện tử nhạy cảm, máy MRI, dụng cụ khoa học và máy biến âm thanh. Tuy nhiên, nó đắt tiền và phải được ủ cẩn thận (xử lý nhiệt) sau khi tạo hình, vì ứng suất cơ học làm giảm tính thấm của nó. Nó cũng tương đối mỏng và nhẹ, phù hợp để bọc các bộ phận nhạy cảm.

2. Sắt mềm và thép ít cacbon

Sắt mềm và thép cacbon thấp là những vật liệu che chắn sắt từ hiệu quả nhất về mặt chi phí. Với độ thấm tương đối trong khoảng 1.000–5.000, chúng không sánh được với mu-kim loại, nhưng chúng rẻ hơn nhiều và bền về mặt cơ học. Chúng thường được sử dụng trong máy biến áp, vỏ động cơ và vỏ che chắn công nghiệp.

Độ dày của tấm chắn rất quan trọng: sắt mềm dày hơn mang lại khả năng suy giảm mạnh hơn. Vỏ thép thường được sử dụng làm tuyến phòng thủ đầu tiên, với lớp lót mu-kim loại được bổ sung cho các lớp bên trong quan trọng trong các ứng dụng chính xác.

3. Thép điện (Thép Silicon)

Thép điện , còn được gọi là thép silicon, là một hợp kim sắt có hàm lượng silicon từ 1–4,5%. Silicon cải thiện điện trở (giảm tổn thất năng lượng từ dòng điện xoáy) và tăng tính thấm theo các hướng nhất định. Nó là vật liệu tiêu chuẩn cho lõi máy biến áp và các tấm động cơ điện, nơi nó phải xử lý từ trường xen kẽ một cách hiệu quả mà không sinh nhiệt quá mức.

4. Nhôm và Đồng (để che chắn AC/EMF)

Nhôm và đồng không có từ tính nhưng là chất dẫn điện tuyệt vời. cho từ trường xen kẽ và nhiễu điện từ (EMI) , những kim loại này mang lại sự che chắn thông qua cảm ứng của dòng điện xoáy. Khi một từ trường xen kẽ đi vào dây dẫn, nó sẽ tạo ra dòng điện tròn tạo ra từ trường ngược chiều, làm suy giảm hiệu quả từ trường ban đầu.

Đồng nặng hơn và đắt hơn nhôm nhưng có độ dẫn điện cao hơn. Nhôm nhẹ hơn và thường được ưa chuộng cho các thùng che chắn lớn. Không có vật liệu nào có hiệu quả chống lại từ trường tĩnh.

5. Vật liệu Ferrite

Ferrite là một hợp chất gốm được làm từ oxit sắt kết hợp với các oxit kim loại khác (như mangan, kẽm hoặc niken). Ferrit có điện trở cao , điều này làm cho chúng đặc biệt hiệu quả ở tần số cao, nơi tổn thất dòng điện xoáy sẽ làm tấm chắn kim loại quá nóng. Các hạt, lõi và khối Ferrite được sử dụng rộng rãi trong thiết bị điện tử để triệt tiêu EMI tần số cao và nhiễu tần số vô tuyến (RFI).

6. Chất siêu dẫn

Ở nhiệt độ cực thấp, vật liệu siêu dẫn thể hiện tính chất Hiệu ứng Meissner — chúng trục xuất hoàn toàn từ trường ra khỏi bên trong, tạo ra lớp chắn từ hoàn hảo. Điều này được sử dụng trong nghiên cứu vật lý tiên tiến và các ứng dụng điện toán lượng tử. Tuy nhiên, yêu cầu làm mát bằng đông lạnh khiến chất siêu dẫn không còn phù hợp để che chắn hàng ngày.

So sánh vật liệu che chắn từ tính

Bảng dưới đây so sánh các vật liệu được sử dụng phổ biến nhất để chặn từ trường theo các tiêu chí thực tế và hiệu suất chính:

Cái gì KHÔNG chặn từ trường?

Nhiều người ngạc nhiên khi biết rằng các vật liệu thông thường có rất ít hoặc không có khả năng bảo vệ trước từ trường. Hiểu những hạn chế này là rất quan trọng để thiết kế che chắn phù hợp.

• Nhựa và cao su: Những vật liệu không dẫn điện này hoàn toàn trong suốt đối với từ trường ở mọi tần số.
• Gỗ: Không có đặc tính che chắn dưới bất kỳ hình thức nào.
• Kính: Hoàn toàn trong suốt đối với cả từ trường tĩnh và từ trường xen kẽ.
• Chì: Mặc dù có liên quan đến việc che chắn bức xạ nhưng chì không có đặc tính che chắn từ tính đặc biệt.
• Thép không gỉ (austenit): Các loại thép không gỉ 304 và 316 phổ biến không có từ tính do cấu trúc tinh thể của chúng, cung cấp ít khả năng che chắn từ tính. Chỉ có các lớp ferritic và martensitic mới hữu ích về mặt từ tính.
• Bê tông và gạch: Không có tác dụng che chắn từ tính.
• Nước: Nước có tính nghịch từ nhưng chỉ ở mức cực kỳ nhỏ - về cơ bản không có tác dụng che chắn thực tế.

Các ứng dụng phổ biến của che chắn từ tính

Hình ảnh y tế (MRI)

Máy MRI tạo ra từ trường cực mạnh (1,5T đến 7T). Việc che chắn căn phòng bằng mu-kim loại và các vật liệu sắt từ khác sẽ ngăn từ trường gây nhiễu cho các thiết bị điện tử gần đó và ngăn các vật thể sắt từ bên ngoài bị hút vào máy — điều này có thể đe dọa đến tính mạng.

Điện tử tiêu dùng

Điện thoại thông minh, máy tính xách tay và thiết bị âm thanh bao gồm các lớp bảo vệ từ tính bên trong — thường được làm bằng lá kim loại mỏng hoặc tấm ferit — để ngăn từ trường của loa, động cơ và cuộn dây sạc không dây gây nhiễu với các bộ phận khác như cảm biến hoặc màn hình hiển thị.

Máy biến áp và thiết bị phân phối điện

Lõi máy biến áp làm từ thép điện dẫn hướng và chứa từ thông xoay chiều một cách hiệu quả, tối đa hóa hiệu suất truyền năng lượng và giảm thiểu từ trường lạc. Vỏ thép xung quanh máy biến áp phân phối tiếp tục làm giảm dấu chân từ trường bên ngoài.

Quân sự và quốc phòng

Các tàu hải quân sử dụng hệ thống khử từ và che chắn từ tính để giảm tín hiệu từ tính của chúng, khiến chúng khó bị phát hiện hơn bởi mìn kích hoạt từ tính. Các thiết bị điện tử nhạy cảm trên tàu cũng được bảo vệ khỏi cơ sở hạ tầng từ tính lớn của tàu.

Dụng cụ nghiên cứu khoa học

Kính hiển vi điện tử, từ kế và các bộ phận của máy gia tốc hạt phải được bảo vệ khỏi từ trường xung quanh (bao gồm cả từ trường Trái đất) để hoạt động chính xác. Vỏ bọc kim loại nhiều lớp có thể giảm trường bên trong xuống gần bằng 0 đối với các ứng dụng như vậy.

Thẻ sạc và thanh toán không dây

Các tấm ferrite mỏng được đặt phía sau cuộn dây sạc không dây trong điện thoại và đồng hồ thông minh để ngăn từ trường xen kẽ làm nóng các bộ phận thiết bị kim loại và cải thiện hiệu quả ghép nối. Thẻ tín dụng có sọc từ tính cũng có các lớp bảo vệ mỏng tương tự.

Che chắn từ tĩnh so với che chắn EMF: Sự khác biệt chính

Việc chọn phương pháp che chắn phù hợp đòi hỏi phải hiểu rõ bạn đang làm việc với từ trường tĩnh hay trường điện từ thay đổi theo thời gian. Bảng dưới đây tóm tắt những khác biệt chính:

Khái niệm độ sâu của da

Đối với từ trường AC, độ sâu của da là một tham số thiết kế quan trọng. Nó mô tả mức độ thâm nhập của trường điện từ xen kẽ vào dây dẫn trước khi bị suy giảm đến 1/e (~37%) giá trị bề mặt của nó. Ở tần số cao hơn, độ sâu của da giảm - nghĩa là tấm chắn mỏng hơn có hiệu quả. Ở tần số thấp hơn (như tần số đường dây điện 50–60 Hz), độ sâu của lớp vỏ lớn, đòi hỏi vật liệu dẫn điện dày hơn hoặc nhiều hơn để che chắn hiệu quả.

Câu hỏi thường gặp (FAQ)

Kết luận

Để hiểu những gì ngăn chặn từ trường đòi hỏi phải biết loại từ trường bạn đang xử lý. Đối với từ trường tĩnh, vật liệu sắt từ có độ thấm cao - đặc biệt là kim loại mu, sắt mềm và thép điện - là những lựa chọn tốt nhất. Đối với các trường điện từ xen kẽ và EMI, các vật liệu dẫn điện như đồng và nhôm, cũng như vật liệu tổng hợp ferit, mang lại khả năng che chắn hiệu quả thông qua cơ chế dòng điện xoáy.

Không có vật liệu đơn lẻ nào có thể hoạt động hoàn hảo trong mọi tình huống. Các giải pháp che chắn từ tính tốt nhất được thiết kế cho loại trường, dải tần số, cường độ trường cụ thể và các yêu cầu hình học của ứng dụng. Trong các ứng dụng đòi hỏi khắt khe, nhiều lớp vật liệu khác nhau được kết hợp để đạt được độ suy giảm cần thiết trên nhiều loại trường và tần số.

Những bài học thực tế quan trọng: sử dụng mu-metal để che chắn tĩnh điện chính xác , thép điện để che chắn máy biến áp và động cơ , đồng hoặc nhôm cho vỏ AC và RF và ferrite để triệt tiêu EMI tần số cao . Tránh cho rằng các vật liệu thông thường như nhựa, bê tông hoặc thủy tinh có bất kỳ sự bảo vệ nào - thực tế không phải vậy.
