Động cơ nam châm Neodymium là gì và nó hoạt động như thế nào?

Động cơ nam châm neodymium là một động cơ điện trong đó từ trường của rôto được tạo ra bởi nam châm vĩnh cửu neodymium-sắt-boron thiêu kết chứ không phải bằng nam châm điện, và chuyển động quay đạt được bằng cách chuyển mạch điện tử các cuộn dây stato để tạo ra trường điện từ quay mà rôto tuân theo sự đồng bộ chính xác. Nguyên lý hoạt động cơ bản liên quan đến sự tương tác giữa từ trường quay được tạo ra bởi cuộn dây stato và các cực từ cố định gắn trong rôto. Nam châm neodymium được chọn vì chúng có độ từ dư (Br) và độ kháng từ (Hc) cao nhất so với bất kỳ vật liệu nam châm vĩnh cửu có bán trên thị trường nào. Một nam châm neodymium cấp N52 điển hình có độ dư khoảng 1,44 đến 1,48 tesla và một lực cưỡng chế nội tại vượt quá 11.000 oersted . Khi các nam châm này được bố trí thành dãy Halbach hoặc cấu hình gắn trên bề mặt thông thường trên rôto, chúng sẽ tạo ra từ thông cường độ cao, ổn định tương tác với các cực xen kẽ của stato. Bộ điều khiển động cơ, nhận phản hồi vị trí từ cảm biến hiệu ứng Hall hoặc bộ phân giải, cấp điện cho các pha stato theo trình tự tính thời gian cẩn thận nhằm duy trì góc mô-men xoắn tối ưu giữa từ trường stato và rôto. Do nam châm rôto tạo ra từ thông riêng nên không cần cung cấp dòng điện từ hóa cho rôto và tổn hao chỉ xảy ra ở cuộn dây stato, các lá thép từ tính và ổ trục. Nguyên tắc vận hành tao nhã này là điều cho phép động cơ nam châm neodymium để cung cấp nhiều năng lượng cơ học trên mỗi đơn vị điện đầu vào hơn bất kỳ cấu trúc liên kết động cơ khả thi về mặt thương mại nào khác.

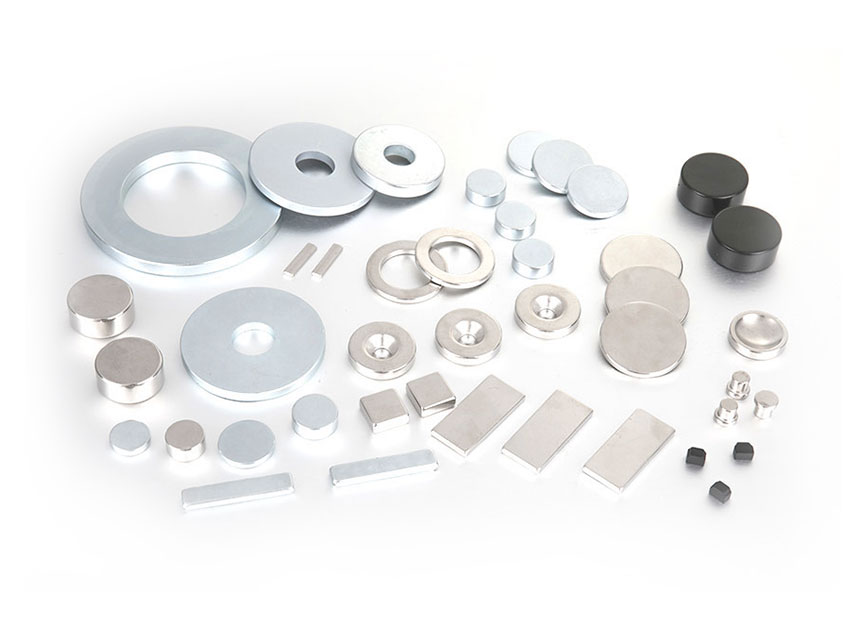

Khoa học vật liệu đằng sau nam châm vĩnh cửu Neodymium

Hiệu suất của động cơ nam châm neodymium phụ thuộc trực tiếp vào đặc tính từ tính đặc biệt của hợp chất neodymium-sắt-boron, được phát hiện vào năm 1984 và kể từ đó đã được tinh chế thành vật liệu nam châm vĩnh cửu mạnh nhất hiện có ở bất kỳ mức giá nào. Các số liệu từ tính quan trọng giúp phân biệt nam châm NdFeB với các nam châm tiền nhiệm—nam châm ferrite (gốm) và nam châm samarium-coban—được tóm tắt dưới đây:

• Sản phẩm năng lượng tối đa (BHmax): Nam châm neodymium đạt giá trị BHmax là 30 đến 52 MGOe , so với chỉ 1 đến 5 MGOe đối với nam châm ferrite và 15 đến 30 MGOe đối với samarium-coban. Điều này có nghĩa là rôto neodymium có thể tạo ra từ thông tương tự như rôto ferit lớn hơn về mặt vật lý từ 4 đến 10 lần, cho phép giảm đáng kể kích thước và trọng lượng động cơ đặc trưng của động cơ hiện đại. động cơ nam châm neodymium thiết kế.
• Từ dư (Br): NdFeB cấp N52 duy trì mật độ từ thông từ 1,44 đến 1,48 tesla sau khi từ hóa. Diện tích mặt cắt ngang của vật liệu nam châm cần thiết để đạt được mật độ từ thông khe hở không khí nhất định tỷ lệ nghịch với từ dư, do đó nam châm có Br cao cho phép rôto hẹp hơn, nhẹ hơn.
• Lực cưỡng chế nội tại (Hci): Các cấp độ kháng từ cao được thiết kế cho các ứng dụng động cơ, thường được ký hiệu bằng hậu tố "H" như N45SH hoặc N48UH, có thể chống lại quá trình khử từ từ trường stato và từ nhiệt độ cao lên đến 150 đến 220 độ C . Theo nghiên cứu được công bố trên Tạp chí Vật lý ứng dụng , việc bổ sung dysprosium hoặc terbium vào ranh giới hạt NdFeB làm tăng lực kháng từ bằng cách ghim các bức tường miền từ tính, mặc dù phải trả giá bằng việc giảm lượng dư ở mức khiêm tốn.

Một sự xem xét quan trọng trong động cơ nam châm neodymium thiết kế là hệ số nhiệt độ của nam châm. Lượng dư của NdFeB giảm với tốc độ xấp xỉ 0,10% đến 0,12% mỗi độ C nhiệt độ tăng lên và lực kháng từ thậm chí còn giảm mạnh hơn. Ở 120 độ C, nam châm loại N tiêu chuẩn có thể mất 20% đến 30% độ cưỡng chế ở nhiệt độ phòng. Đây là lý do tại sao các nhà sản xuất động cơ chọn các loại nhiệt độ cao và lập mô hình cẩn thận hoạt động nhiệt của rôto để đảm bảo rằng nam châm vẫn nằm trong cửa sổ vận hành an toàn của họ trong toàn bộ phạm vi tốc độ và tải.

So sánh Động cơ nam châm Neodymium với các công nghệ động cơ khác

Khi các kỹ sư đánh giá động cơ nam châm neodymium so với động cơ cảm ứng, động cơ chuyển mạch từ trở hoặc động cơ nam châm vĩnh cửu ferit, thiết kế neodymium luôn mang lại mật độ năng lượng và hiệu suất vượt trội, mặc dù ở chi phí vật liệu cao hơn và có liên quan đến chuỗi cung ứng gắn liền với việc sản xuất nguyên tố đất hiếm. Bảng dưới đây cung cấp sự so sánh định lượng về các thông số hiệu suất chính ảnh hưởng đến việc lựa chọn công nghệ động cơ cho lực kéo và các ứng dụng công nghiệp.

Ngày nay động cơ nam châm Neodymium được sử dụng ở đâu?

Động cơ nam châm neodymium đã trở thành công nghệ đẩy chủ đạo trong ngành công nghiệp xe điện, sự lựa chọn ưu tiên cho các hệ thống servo công nghiệp hiệu suất cao và là bộ phận hỗ trợ điện khí hóa máy bay và tàu biển. Các lĩnh vực cụ thể mà những động cơ này đang tạo ra tác động lớn nhất bao gồm:

• Động cơ kéo xe điện: Phần lớn xe điện chạy pin và xe plug-in hybrid được bán trên toàn cầu đều sử dụng động cơ nam châm neodymium làm đơn vị truyền động chính của họ. Một động cơ kéo EV dành cho hành khách thông thường có chứa giữa 1,0 và 2,5 kg nam châm neodymium, với số lượng chính xác tùy thuộc vào định mức công suất động cơ và cấu trúc liên kết rôto cụ thể. Theo phân tích thị trường năm 2023 của Adamas Intelligence, lĩnh vực xe điện toàn cầu tiêu thụ khoảng 20.000 tấn nam châm neodymium-sắt-boron vào năm 2022, con số này dự kiến sẽ tăng hơn gấp đôi vào năm 2030 khi sản xuất xe điện tăng tốc. Phạm vi lái xe NEDC hoặc WLTP của xe điện hiện đại bị ảnh hưởng trực tiếp bởi hiệu suất của động cơ: mỗi điểm phần trăm tăng hiệu suất tương ứng với khoảng Phạm vi bổ sung 2% đến 3% từ cùng một dung lượng pin, đó là lý do tại sao các nhà sản xuất ô tô đầu tư mạnh vào việc tối ưu hóa thiết kế động cơ nam châm vĩnh cửu của họ.
• Tự động hóa công nghiệp và robot: Động cơ servo có độ chính xác cao định vị cánh tay robot, trục máy công cụ CNC và thiết bị sản xuất chất bán dẫn hầu như đều sử dụng rôto neodymium. Tỷ số mô-men xoắn trên quán tính cao của động cơ nam châm neodymium cho phép tốc độ tăng tốc của 10.000 vòng quay mỗi phút mỗi giây hoặc hơn thế nữa, cho phép robot gắp và đặt hoàn thành một chu trình trong chưa đầy một giây. Phản ứng ngược bằng 0, độ cứng cao của các động cơ này là cần thiết để có được độ chính xác định vị dưới micron cần có trong các bước bán dẫn bán dẫn và hệ thống căn chỉnh quang học.
• Máy phát điện tua bin gió: Máy phát điện nam châm vĩnh cửu truyền động trực tiếp dành cho tua bin gió nhiều megawatt loại bỏ hộp số, đây là bộ phận cần bảo trì nhiều nhất và dễ hỏng hóc nhất trong tua bin gió thông thường. Một máy phát điện gió ngoài khơi truyền động trực tiếp 6 MW có thể chứa hơn 600 kg nam châm neodymium được bố trí trong một rôto có đường kính lớn quay với tốc độ thấp tương tự như các cánh tuabin. Hiệu suất thu được từ việc loại bỏ tổn thất hộp số nhiều hơn bù đắp cho chi phí nam châm cao hơn trong suốt tuổi thọ thiết kế 25 năm của tuabin.
• Hàng không vũ trụ và quốc phòng: Sáng kiến máy bay chạy điện nhiều hơn và các phương tiện di chuyển trên không trong đô thị cất cánh thẳng đứng bằng điện (eVTOL) mới nổi yêu cầu động cơ có tỷ lệ công suất trên trọng lượng cao nhất có thể. A động cơ nam châm neodymium được thiết kế cho các ứng dụng hàng không vũ trụ có thể đạt được mật độ năng lượng liên tục vượt quá 5 kilowatt mỗi kg , gần gấp đôi so với động cơ cảm ứng có công suất tương đương. Việc tiết kiệm trọng lượng này là điều quan trọng nhất đối với một chiếc máy bay, nơi mà mỗi kg khối lượng động cơ sẽ làm giảm tải trọng hoặc phạm vi hoạt động.
• Điện tử tiêu dùng và thiết bị gia dụng: Động cơ DC không chổi than trong máy hút bụi không dây, máy sấy tóc, quạt làm mát máy tính và hệ thống đẩy của máy bay không người lái đều phụ thuộc vào nam châm neodymium thu nhỏ để cung cấp mô-men xoắn cần thiết từ một kiểu dáng cực kỳ nhỏ gọn. Một động cơ chân không không dây cao cấp quay ở tốc độ cao hơn 100.000 vòng/phút và nằm gọn trong lòng bàn tay, một kỳ tích chỉ có thể thực hiện được nhờ mật độ từ thông được cung cấp bởi rôto neodymium.

Sản xuất động cơ nam châm Neodymium: Các bước quy trình chính

Việc sản xuất động cơ nam châm neodymium hiệu suất cao đòi hỏi phải tích hợp chính xác các khối nam châm thiêu kết vào ngăn xếp cán rô-to, sau đó là từ hóa, cân bằng động và thử nghiệm cuối dây chuyền nghiêm ngặt để xác minh hiệu suất và hiệu suất nhiệt. Các giai đoạn sản xuất quan trọng như sau:

1. Cụm lõi Stator: Các tấm thép điện mỏng, thường dày 0,20 đến 0,35 mm, được đục lỗ hoặc cắt bằng laze, xếp chồng lên nhau và hàn hoặc khóa liên động. Các khe stato được cách điện và các cuộn dây đồng định hình sẵn được lắp vào bằng máy quấn tự động. Đối với động cơ kéo mật độ công suất cao, cuộn dây kẹp tóc làm từ dây đồng hình chữ nhật ngày càng được sử dụng nhiều hơn vì chúng đạt được hệ số lấp đầy khe cao hơn—lên đến 70% đến 75% so với 45% đến 55% đối với cuộn dây tròn—giúp giảm điện trở và cải thiện khả năng làm mát.
2. Chèn nam châm rôto: Các khối nam châm neodymium, đã được gia công theo kích thước chính xác và được phủ bằng niken, epoxy hoặc nhôm để chống ăn mòn, được lắp vào các khe trong ngăn xếp cán rô-to. Trong các thiết kế nam châm vĩnh cửu bên trong (IPM), nam châm được chôn trong các hốc hình chữ V hoặc hình tam giác để tạo ra mômen từ trở bên cạnh mômen nam châm vĩnh cửu. Các nam châm có thể được bảo đảm bằng epoxy nhiệt độ cao, bọc kevlar hoặc ống bọc tùy thuộc vào tốc độ bề mặt của rôto.
3. Từ hóa: Sau khi được lắp ráp, rôto được đặt trong một thiết bị cố định từ hóa trường cao để tạo ra từ trường xung vượt quá 30.000 oersted , làm bão hòa vật liệu neodymium theo kiểu cực mong muốn. Từ hóa tại chỗ của động cơ được lắp ráp hoàn chỉnh cũng rất phổ biến vì nó loại bỏ việc xử lý các rôto có từ hóa mạnh trong quá trình lắp ráp.
4. Cân bằng động: Bởi vì rôto của một động cơ nam châm neodymium thường hoạt động ở tốc độ vượt quá 15.000 vòng/phút trong các ứng dụng EV, nó phải được cân bằng ở mức rất chặt chẽ, điển hình là G2.5 hoặc G1.0 theo ISO 1940-1. Lực mất cân bằng tăng theo bình phương của tốc độ quay, do đó, ngay cả một vài gram mất cân bằng dư cũng có thể tạo ra độ rung và tải trọng không thể chấp nhận được ở tốc độ tối đa.
5. Lắp ráp và thử nghiệm cuối cùng: Stator và rôto được ghép nối với nhau, các ổ trục được đặt đúng vị trí và các tấm chắn cuối được cố định chắc chắn. Mỗi động cơ sản xuất đều trải qua một loạt thử nghiệm tự động, bao gồm điện trở cuộn dây, điện trở cách điện, phân tích dạng sóng EMF ngược, dòng điện không tải và lập bản đồ hiệu suất khi đầy tải. A động cơ nam châm neodymium dành cho lực kéo ô tô cũng phải vượt qua các bài kiểm tra độ rung và chu kỳ sốc nhiệt mô phỏng 15 năm sử dụng trên xe.

Những thách thức và sự phát triển trong tương lai của công nghệ động cơ nam châm Neodymium

Bất chấp những ưu điểm về hiệu suất, động cơ nam châm neodymium phải đối mặt với ba thách thức đáng kể: nồng độ đất hiếm trong chuỗi cung ứng, biến động giá và nguy cơ khử từ vĩnh viễn ở nhiệt độ cao. Các nguyên tố đất hiếm neodymium, praseodymium, dysprosium và terbium được khai thác và xử lý chủ yếu ở một khu vực địa lý duy nhất và việc tách các nguyên tố tương tự về mặt hóa học này đòi hỏi phải chiết xuất bằng dung môi chuyên sâu về môi trường. Để đáp lại, các nhà thiết kế động cơ đang theo đuổi hai chiến lược bổ sung cho nhau. Đầu tiên là công nghệ khuếch tán ranh giới hạt, áp dụng một lớp mỏng dysprosium hoặc terbium lên bề mặt của hạt neodymium trong nam châm, giảm mức tiêu thụ đất hiếm nặng bằng cách 30% đến 50% đồng thời đạt được lực cưỡng bức tương đương. Thứ hai là sự phát triển của cấu trúc liên kết động cơ không có đất hiếm hoặc giảm lượng đất hiếm sử dụng nam châm ferit hoặc nguyên lý chuyển mạch từ trở cho các ứng dụng mà mật độ công suất tối đa tuyệt đối không phải là yêu cầu quan trọng nhất. Nghiên cứu do Phòng thí nghiệm quốc gia Oak Ridge công bố đã chứng minh rằng động cơ từ trở đồng bộ dựa trên ferit có thể đạt được 85% đến 90% mật độ năng lượng của một động cơ neodymium tương đương với chi phí thấp hơn đáng kể, mặc dù khoảng cách về hiệu suất sẽ mở rộng ở mức mô-men xoắn cao. Tương lai của động cơ nam châm neodymium có thể sẽ liên quan đến sự phân nhánh: động cơ NdFeB hiệu suất cao, chi phí cao dành cho xe điện, máy bay và động cơ servo chính xác cao cấp cũng như các công nghệ động cơ thay thế chi phí thấp hơn cho các ứng dụng nhạy cảm về giá trong đó một vài phần trăm hiệu suất tăng thêm không bù đắp được chi phí nam châm.

Câu hỏi thường gặp về Động cơ nam châm Neodymium

Động cơ nam châm neodymium có thể mất từ tính theo thời gian không?

Trong điều kiện hoạt động bình thường trong phạm vi nhiệt độ quy định, động cơ nam châm neodymium vẫn giữ được từ tính trong nhiều thập kỷ. Lực cưỡng chế của các cấp được chọn phù hợp là đủ để chống lại sự khử từ từ trường stato và khỏi rung động. Tuy nhiên, việc tiếp xúc liên tục với nhiệt độ trên giới hạn hoạt động tối đa của nam châm—thường là 150 đến 180 độ C đối với các loại nhiệt độ cao—có thể gây mất từ ​​tính một phần và vĩnh viễn. Đây là lý do tại sao việc quản lý nhiệt động cơ và lựa chọn loại nam châm chính xác cho nhiệt độ điểm nóng dự kiến ​​là những cân nhắc thiết kế thiết yếu.

Điều gì xảy ra với động cơ nam châm neodymium khi nó hết tuổi thọ?

Nam châm neodymium trong động cơ có thể được phục hồi thông qua quy trình tái chế bao gồm khử từ rôto, loại bỏ nam châm và tái sử dụng chúng trực tiếp trong động cơ mới hoặc tái xử lý chúng thành bột nam châm mới. Đạo luật Nguyên liệu thô Quan trọng Bền vững của Liên minh Châu Âu và luật tương tự ở các khu vực khác đang thúc đẩy đầu tư vào cơ sở hạ tầng tái chế nam châm. Các tuyến tái chế thủy luyện kim và hỏa luyện kim hiện nay có thể thu hồi hơn 90% nguyên tố đất hiếm chứa trong đó, mặc dù chi phí tái chế vẫn chỉ cạnh tranh khi giá oxit neodymium tăng cao.

Hiệu suất của động cơ nam châm neodymium thay đổi như thế nào theo tải?

A động cơ nam châm neodymium duy trì đường cong hiệu suất tương đối bằng phẳng trong phạm vi tải rộng, thường ở mức trên 90% từ 25% đến 120% tải định mức. Điều này trái ngược hoàn toàn với động cơ cảm ứng, có hiệu suất giảm đáng kể khi tải nhẹ vì dòng từ hóa không đổi bất kể mô-men xoắn đầu ra. Cửa sổ hiệu suất cao rộng là một trong những lý do khiến động cơ neodymium được ưa chuộng cho các loại xe điện hoạt động trên phạm vi tốc độ và mô-men xoắn rộng khi lái xe trong đô thị.

Có thể chế tạo một động cơ nam châm neodymium mà không cần các nguyên tố đất hiếm nặng không?

Có, nặng-đất hiếm động cơ nam châm neodymium các thiết kế đã được sản xuất cho các ứng dụng có nhiệt độ hoạt động cao nhất duy trì dưới khoảng 120 độ C. Những động cơ này sử dụng nam châm neodymium-iron-boron với kích thước hạt cực mịn, thường nhỏ hơn 2 micron, giúp tăng lực kháng từ thông qua việc ghim ranh giới hạt mà không cần đến dysprosium hoặc terbium. Đối với động cơ kéo ở nhiệt độ cao hơn, công nghệ khuếch tán ranh giới hạt áp dụng lớp vỏ mỏng giàu dysprosi xung quanh mỗi hạt nam châm, đạt được độ kháng từ cao với tổng hàm lượng đất hiếm nặng dưới 1% tính theo trọng lượng.

The động cơ nam châm neodymium thể hiện một bước thay đổi thực sự trong việc chuyển đổi năng lượng cơ điện, mang lại mật độ mô-men xoắn và hiệu suất cao nhất so với bất kỳ công nghệ động cơ thương mại nào hiện có. Việc áp dụng rộng rãi nó trong các lĩnh vực xe điện, tự động hóa công nghiệp, năng lượng tái tạo và hàng không vũ trụ là hệ quả trực tiếp của hiệu suất từ ​​tính chưa từng có của nam châm vĩnh cửu neodymium-sắt-boron. Trong khi những lo ngại về chuỗi cung ứng đất hiếm và biến động chi phí tiếp tục thúc đẩy nghiên cứu về cấu trúc liên kết động cơ thay thế, mức tiết kiệm năng lượng có thể đo lường được và giảm lượng khí thải carbon do những động cơ này mang lại đảm bảo rằng chúng sẽ vẫn là nền tảng của nỗ lực điện khí hóa toàn cầu trong nhiều thập kỷ tới.
